उत्पाद विवरण:
|
| Operation power: | 5kw | Start-up power: | 24kw |
|---|---|---|---|
| Heating zone quantity: | upper6/down6 | Heating area: | 2200*350mm |
| With automatic rail: | Yes | Dimensions: | 3600*700*1300mm |
| With PC control: | Yes | Cooling zone: | 2 |
| Warm-up time: | around 20 mins | Net weight: | 400KG |
| प्रमुखता देना: | 2200*350 मिमी रिफ्लो ओवन,पीसी6635 रेल रिफ्लो ओवन,सीसा रहित रिफ्लो ओवन |
||
पूर्ण स्वचालित रेल रिफ्लो ओवन + पीसी नियंत्रण 6 तापमान क्षेत्र (ऊपर6+नीचे6)
सीसा मुक्त एसएमटी रिफ्लो ओवन पीसी6635 सोल्डरिंग मशीन
2200*350mm 6 जोन 5KW सोल्डरिंग वेल्डिंग मशीन
पीसी6635 कैटलॉग डाउनलोडःपीसी6635 रिफ्लो ओवन - निर्देश.pdf
PC6635 के लिए तकनीकी पैरामीटर
| मॉडल | PC6635 (PC, ऊपर6+नीचे6, 350 मिमी चौड़ाई) |
| हीटिंग पार्ट पैरामीटर | |
| ताप क्षेत्र | ऊपर6 + नीचे6 |
| ताप की लंबाई | 2200 मिमी |
| शीतलन क्षेत्र | 2 |
| कन्वेयर पैरामीटर | |
| पीसीबी की अधिकतम चौड़ाई | जाल चौड़ाई 350mm, रेल समायोज्य 250mm |
| कन्वेयर दिशा | L→R (R→L.विकल्प) |
| कन्वेयर की ऊंचाई | जाल 880±20 मिमी |
| परिवहन प्रणाली | जाल कन्वेयर + रेल कन्वेयर |
| कन्वेयर की गति | 0-2000 मिमी/मिनट |
| नियंत्रण पैरामीटर | |
| विद्युत आपूर्ति | 5 तार 380V 50/60Hz |
| प्रारंभ की शक्ति | 24 किलोवाट |
| परिचालन की शक्ति खपत | लगभग 5-6 किलोवाट |
| नियंत्रण मोड | औद्योगिक पीसी + मॉनिटर |
| गर्म करने का समय | लगभग 20 मिनट |
| तापमान नियंत्रण की सीमा | कमरे का तापमान-350°C |
| तापमान नियंत्रण | औद्योगिक पीसी+टेम्प. मॉड्यूल नियंत्रण, एसएसआर ड्राइवर |
| तापमान नियंत्रण की सटीकता | ± 1°C |
| तापमान वितरण त्रुटि | ± 3°C |
| समस्या अलार्म | असामान्य तापमान (सतत तापमान के बाद अति-उच्च या अति-निम्न तापमान) |
| बोर्ड ड्रॉप अलार्म | विकल्प |
| मशीन का आकार और वजन | |
| शुद्ध भार | लगभग.400 किलोग्राम |
| आयाम ((मिमी) L×W×H | L3600×W700×H1430 |
पीसी6635 के लिए विवरणः
1पेटेंट किए गए हीटिंग वायर टेक्नोलॉजी के साथ स्वतंत्र परिसंचारी वायु संरचना, ऊपर और नीचे हीटिंग विधियां, उच्च थर्मल दक्षता और तेजी से तापमान वृद्धि,लगभग 20 मिनट में कमरे के तापमान से निर्धारित कार्य तापमान तक पहुँचने वाला, जिसमें वेल्डिंग क्षेत्र में सेट तापमान और वास्तविक तापमान के बीच तापमान का अंतर 30°C से कम हो।
2. ताइवान के सैन युई से एक समर्पित उच्च तापमान मोटर से लैस, सीधे गर्म हवा को गर्म करने के लिए जोड़ा गया, संतुलित गर्म हवा वितरण, कम शोर और न्यूनतम कंपन सुनिश्चित करता है,परिवहन के दौरान 0201 घटकों के स्थान पर रहने की अनुमति.
3.आयातित घोंघा खोल वायु परिसंचरण और तीन-परत वायु वितरण उपकरणों के साथ अद्वितीय वायु नलिका डिजाइन, समान वायु परिसंचरण, बड़ी गर्मी क्षमता प्रदान करता है,और पूर्व ताप क्षेत्र के लिए अलग हीटिंग, तापमान नियंत्रण क्षेत्र, और स्वतंत्र परिसंचरण और तापमान नियंत्रण के साथ वेल्डिंग क्षेत्र, प्रत्येक तापमान क्षेत्र ± 1 °C की सटीकता के साथ नियंत्रित किया जाता है,और भट्ठी कक्ष एक वायवीय शीर्ष कवर के साथ खोला जाता है.
4मानक विन्यास में दो मजबूर शीतलन क्षेत्र शामिल हैं, जिसमें शीतलन वायु का तापमान 5°C तक कम हो जाता है, और पहले शीतलन क्षेत्र में शीतलन दर -5°C/S तक पहुंच सकती है।विभिन्न सीसा मुक्त प्रक्रियाओं की आवश्यकताओं को प्रभावी ढंग से पूरा करता है.
5विभिन्न मॉडलों के तापमान वक्रों को समायोजित करने के लिए उपयुक्त, दो या तीन वेल्डिंग ज़ोन कॉन्फ़िगरेशन के साथ, कम से कम 8 डिग्री सेल्सियस पर आठ लाइन प्रोफाइल परीक्षण,और जापान या यूरोप और अमेरिका में सीसा मुक्त मिलाप प्रक्रियाओं के लिए विशेष रूप से अनुकूलित निरंतर वक्र परीक्षण.

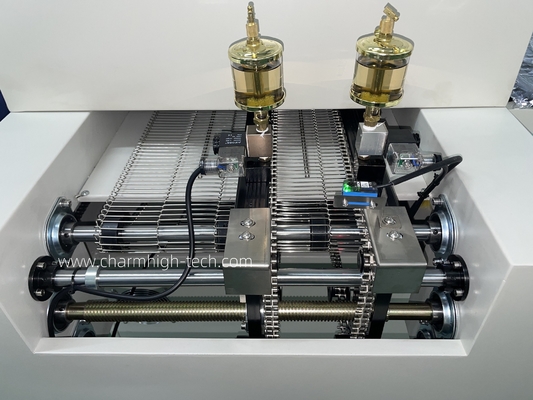

6उच्च तापमान प्रतिरोधी और पहनने प्रतिरोधी एल्यूमीनियम मिश्र धातु से बने विशेष परिवहन गाइड रेल का नवीनतम डिजाइन, उच्च कठोरता और कोई विरूपण सुनिश्चित करता है।
7परिवहन प्रणाली में आयातित जापानी डोंगचुआन मोटर्स द्वारा संचालित परिवर्तनीय आवृत्ति गति नियंत्रण का उपयोग किया जाता है,उच्च गुणवत्ता वाले स्टेनलेस स्टील की श्रृंखलाओं और SUS316 सामग्री स्टेनलेस स्टील के जाल बेल्ट के साथ सिंक्रनाइज्ड परिवहन के लिए, आगे स्थिर परिवहन सुनिश्चित करता है। यह एक निर्बाध बिजली आपूर्ति (यूपीएस) समारोह से भी सुसज्जित है, जो अचानक बिजली आउटेज के कारण भट्ठी के अंदर पीसीबी को नुकसान से प्रभावी ढंग से रोकता है।
8एक औद्योगिक कंप्यूटर द्वारा नियंत्रित, एक एलसीडी मॉनिटर डिस्प्ले और विंडोज 10 ऑपरेटिंग सिस्टम के साथ, लचीला वक्र परीक्षण और शक्तिशाली गतिशील वक्र विश्लेषण क्षमताओं की विशेषता है,साथ ही सभी डेटा को प्रिंट करने और सहेजने की क्षमता, सीसा मुक्त प्रक्रियाओं की आवश्यकताओं को पूरा करते हैं।
सभी विद्युत घटक आयातित भागों से बने हैं और सभी सिग्नल लाइनों को 24 घंटे के लिए एसएमटी24 के स्थिर और विश्वसनीय संचालन को सुनिश्चित करने के लिए ढाला गया है,पूरी मशीन पर एक साल की वारंटी और आजीवन रखरखाव के साथ.

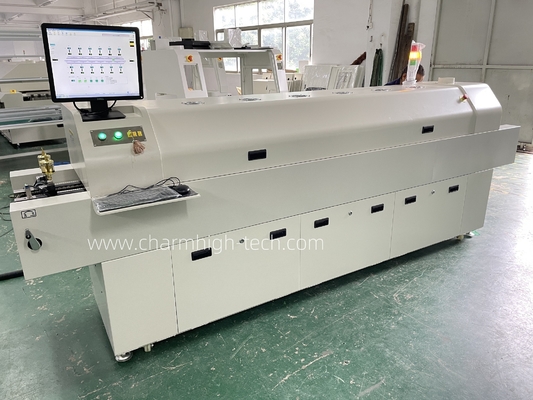

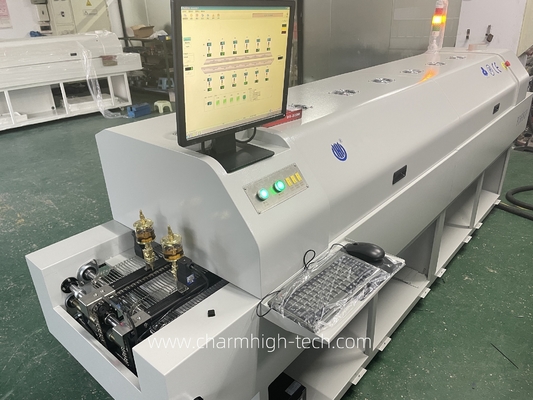

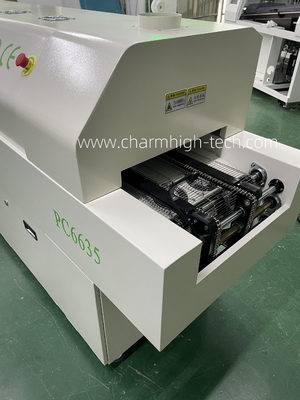

100% वास्तविक तस्वीरें PC6635:
एसएमटी उत्पादन लाइन की सिफारिशेंः
1पीसीबी लोडर
2.E6 लोडर पेस्ट प्रिंटर
3पीसीबी कन्वेयर
4.CHM551 पिक एंड प्लेस मशीन - दो यूनिट
5पीसीबी कन्वेयर
6.PC6635 ऑटोमैटिक रेल+पीसी के साथ रिफ्लो ओवन
7पीसीबी अनलोडर
वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
बिक्री के बाद एक-एक सेवा प्रदान करें।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
