हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A
हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A

बड़ी छवि :  हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: 3040 / CHMT36VA / T962A
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: $3480
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: दो - तीन दिन
भुगतान शर्तें: <i>T/T;</i> <b>टी / टी;</b> <i>Western Union</i> <b>वेस्टर्न यूनियन</b>
आपूर्ति की क्षमता: 200 प्रति माह

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A

वर्णन
स्टैंसिल प्रिंटर: 300 * 400 मिमी (3040) Pnp मशीन: CHMT36VA (29 फीडर 2 हेड + डबल विज़न कैमरा)
रेवनट ओवेन: T962A 300 * 320 मिमी टांका लगाने का आकार 1500W प्रयोग: छोटे बैच उत्पादन
हाई लाइट:

SMT Prodcution Line

,

3040 Stencil Printer Machine

,

Reflow Oven T962A

हॉट श्रीमती प्रोडक्शन लाइन: CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A

अंग्रेजी भाषा संस्करण 220v / 110v समर्थित / सीई घोषणा

छोटे श्रीमती उत्पादन लाइन:

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 0

1।उच्च परिशुद्धता स्टैंसिल प्रिंटर 3040:

कार्य तालिका आकार 300 * 400mm
प्रिंट का आकार 250 * 400mm
अधिकतम शुद्ध फ्रेम आकार 370 * 470mm
प्रिंटर का तरीका गाइड
सब्सट्रेट की मोटाई 0-80mm
कार्यक्षेत्र समायोजित मात्रा 10 मिमी, क्षैतिज कोण समायोजन
प्रिंटिंग प्लेटफॉर्म की ऊँचाई 220mm
दोहराया सटीकता ± 0.01mm
मोड का पता लगाएं बेंचमार्क या होल शेप
आयाम 540 * 370 * 350 मिमी
पैकिंग आकार 660 * 500 * 280mm
वजन NW.21Kg GW.22Kg



2। CHMT36VA पिक एंड प्लेस मशीन (बाहरी पीसी के साथ काम)

नमूना CHM-T36VA
पीसीबी क्षेत्र 10 मिमी * 10 मिमी - 355 मिमी * 355 मिमी
XY अक्ष यात्रा 420 * 460mm
Z एक्सिस मूविंग रेंज 15mm
प्लेसमेंट प्रमुख 2pcs
फ़ीडर

8 मिमी = 22 पीसी, 12 मिमी = 4 पीसी, 16 मिमी = 2 पीसी, 24 मिमी = 1 पीसी।

फ्रंट आईसी ट्रे = 14 पीसी, उपयोगकर्ता-परिभाषित आईसी ट्रे

दृष्टि प्रणाली दोहरी कैमरा (ऊपर और नीचे कैमरे)
चलाना बंद-पाश नियंत्रण स्टेपर सर्वो ड्राइव सिस्टम, सुनिश्चित करें कि कभी भी कदम न खोएं
जेड अक्ष स्व-वापसी का पता लगाने हां, नोजल को टूटने से रोकें
पिन सेल्फ-वापसी करें हाँ,पुल तोड़ने को रोकने के
सामग्री का पता लगाने की विधि का रिसाव वैक्यूम डिटेक्शन, विजन डिटेक्शन
बढ़ते गति 4000cph (दृष्टि बंद);2800cph (पर दृष्टि)
बढ़ते सटीक ± 0.025mm
अवयव 0402-5050, एसओपी, क्यूएफएन, (टेप चौड़ाई: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी)
मशीन का आयाम एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी
वैक्यूम पंप -92KPA (2 पीसी, बिल्ड-इन, म्यूट प्रकार)
बाहरी वायु स्रोत कोई ज़रूरत नहीं (मशीन बिल्ड-इन म्यूट वैक्यूम पंप 2 पीसी)
बाहरी पीसी हां (विंडोज़ 7 के साथ संगत सॉफ्टवेयर)
वोल्टेज 220V (110V), 50Hz 60Hz
कुल भार 65kg
संगत सॉफ्टवेयर Altium डिज़ाइनर, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..etc



3। T962A रीफ़्लो ओवन पैरामीटर (नए फैन के साथ अपडेट किया गया):

ब्रांड: PUHUI

मॉडल: T962A

शर्त: कारखाने से ब्रांड नई

टांका लगाने का अधिकतम क्षेत्र: 20 X 20 सेमी

आकार: 68.4 X 50.4 X 22.5 सेमी

रेटेड पावर: 1500 डब्ल्यू

प्रक्रिया अवधि: 1 ~ 8 मिनट

आपूर्ति: AC110V ~ AC220V / 50 ~ 60HZ



चित्र निम्नानुसार हैं:

1स्टैंसिल प्रिंटर 3040 (उच्च परिशुद्धता)
हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 1

2. CHMT36VA पिक एंड प्लेस मशीन विथ विजन सिस्टम (बाहरी पीसी की आवश्यकता)

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 2
हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 3

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 4



प्रतिसपरधातमक लाभ:
1. सुविधाजनक सॉफ्टवेयर, एंबेडेड लिनक्स सिस्टम मशीन, स्थिर उद्योग मुख्य बोर्ड, स्वतंत्र संचालन, बाहरी कंप्यूटर की आवश्यकता नहीं है, ऑपरेशन आसान और अधिक सुविधाजनक है, तेजी से सीखें।
2. इन-बिल्ड टच स्क्रीन, एक्सटर्नल मॉनिटर, रूम सेव्ड, अधिक सुविधाजनक ऑपरेशन, USB माउस की भी जरूरत नहीं है।
3। ऊपर और नीचे दो विज़न कैमरे, प्रत्येक घटकों की स्थिति को सही करें, आप हर घटक के लिए स्क्रीन से दृष्टि छवि देख सकते हैं।)
अधिकतम घटक आकार 22 * ​​22 मिमी)
4. यह है लचीला पीसीबी क्लैंपिंग स्थिरतापीसीबी के विभिन्न आकार के लिए उपयुक्त है।
5. इसने समर्थन किया कस्टम आईसी ट्रे, आईसी ट्रे मशीन टेबल पर तय की जा सकती है।

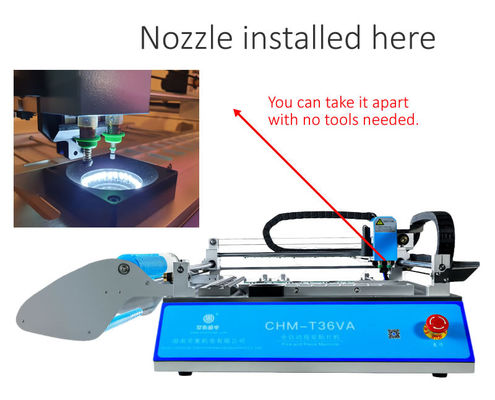

6. 2 पीसी के साथ दो बढ़ते सिर जुकी नोजल, जुकी नोजल चुंबक के अंदर, इसलिए इसे उंगली से हटाया जा सकता है, रिंच, नलिका के साथ जुदा करने की कोई आवश्यकता नहीं है रोटेशन कोण -180 डिग्री से +180 डिग्री।
7। ऑल-इन-वन मशीन, 29pcs मशीन में शामिल फीडर, अन्य भागों को खरीदने की कोई जरूरत नहीं है, मशीन है काम करने के लिए तैयार।
8। जेड अक्ष का पता लगाने, मीachine's पुल सुई स्वचालित रूप से वापस लौटने के लिए नलिका टूट से बचने के लिए।

9. अधिकतम ऊंचाई घटक 5 मिमी का समर्थन करते हैं।
10। बंद-लूप नियंत्रण, एक्स, वाई एक्सिस एनकोडर के साथ, कदम से बाहर नहीं।
11. पीसीबी दो घटकों की स्थिति से कैलिब्रेट किया जाता है, फिर बाकी घटकों को स्वचालित रूप से कैलिब्रेट किया जाएगा।
12। ऑटो अंशांकन अंक 2 अंक, यह हर चलने से पहले ऑटो अंशांकन होगा, सुनिश्चित करें कि हर पीसीबी ठीक से बढ़ते हैं।
13. वैक्यूम डिटेक्शन के साथ, स्वचालित खिला के साथ, यदि एक घटक कुटिल हो जाता है, तो यह स्वचालित रूप से इसे जमा क्षेत्र में फेंक देगा, फिर से माउंट करने के लिए एक नया चुनें।

14. साथ दृष्टि का पता लगाना, कैमरा ऑटो सुधार घटक कोण और जगह पीसीबी बोर्ड पर सही जगह है।यदि सिर घटकों को नहीं उठाते हैं, तो कैमरा इसका पता लगाएगा और फिर से लेने के लिए वापस जाएगा, 3 बार नहीं उठाएगा, मशीन अलार्म देगा और आपूर्ति सामग्री के बाद बंद हो जाएगा, फिर काम करना जारी रखेगा, फिर से शुरू करने की आवश्यकता नहीं है।

15। कन्वर्ट टूल (पीसी संस्करण) के साथ आता है, कंप्यूटर में काम की फाइल को संपादित करें और यूएसबी पोर्ट द्वारा मशीन में काम की फाइल को त्वरित और सुविधाजनक तरीके से लोड करें।
16. समर्थन पैनलबद्ध बोर्ड।
17. यदि आपके पास PCB फाइल नहीं है, तो आप कर सकते हैं एक नई कार्य फ़ाइल बनाएँ सीधे मशीन में प्रोग्राम करने के लिए।

18. समर्थन एक कदम।

19. समर्थन कटौती टेप / थोक सामग्री / ट्यूब सामग्री।

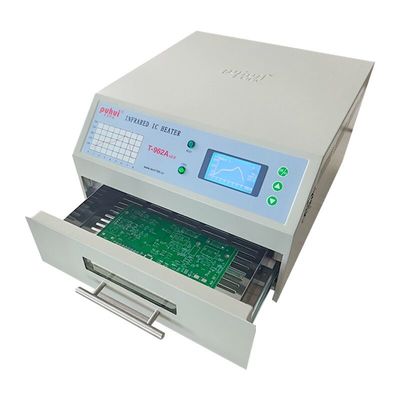

 3. Reflow ओवन T962A (निकास के साथ नया प्रकार)

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 5

  चार्मीघ क्यों चुनें?
1. पेशेवर desgin और कमरे को बचाया।
2. उपयोगकर्ता के अनुकूल संचालन, कोई ज़रूरत नहीं पेशेवर एसएमटी इंजीनियर, प्रवेश स्तर के उपकरण
3. एक मशीन - एकीकृत ऑपरेशन, अतिरिक्त पंप या पीसी या किसी भी सहायक सुविधा की आवश्यकता नहीं है
4. उच्च सटीकता और विश्वसनीयता, मैनुअल काम के दलबदल
5. कुशल, खर्च को कम करने के लिए एक पेशेवर स्वचालित श्रीमती उत्पादन लाइन है
6. आंतरिक एक्सप्रेस के साथ दरवाजा सेवा करने के लिए, 3-5 कार्य दिवसों वितरण
7. किसी भी पेटेंट और डिजाइन से बचने के लिए प्रयोगशाला अनुसंधान और विकास, नमूने के लिए विशेष।

8. एक मशीन के बराबर 5 टांका स्टाफ, आसान प्रबंधन और लागत-बचाया।छोटे बैच उत्पादन के लिए अच्छा है।

9.Charmhigh कारखाने की आपूर्ति है, हमारे मशीनों के सभी भागों पर शोध और विनिर्माण खुद के द्वारा किया जाता है।सेवा के बाद स्पेयर पार्ट्स कभी नहीं रुकते हैं।

10. चार्म्मे 2009 के बाद से श्रीमती पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है। सभी सॉफ्टवेयर का अनुसंधान स्वयं द्वारा किया जाता है।

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 6

हॉट एसएमटी प्रोडक्शन लाइन CHMT36VA + 3040 स्टेंसिल प्रिंटर + रीफ़्लो ओवन T962A 7

Q1: अपने उत्पादों का नेतृत्व समय क्या है?(कब तक आपको मेरा माल तैयार करने की आवश्यकता है?)

एक: 1-3 दिनों के लिए 1-3 इकाई मशीन है।बड़े पैमाने पर उत्पादन के आदेश के लिए 5-15 दिन (विभिन्न मात्रा के आधार पर)।



Q2: कैसे आप मेरे लिए मेरा माल वितरित करेंगे?

एक: हम आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा जहाज डीएचएल, यूपीएस, FedEx, टीएनटी के रूप में हमारे ग्राहकों को तेजी से अपने माल प्राप्त करने के लिए सक्षम है।बड़ी मात्रा के लिए, हवा या समुद्र के द्वारा जहाज।



Q3: कब तक मैं अपने माल आने से पहले इंतजार करने की जरूरत है?

एक: अंतरराष्ट्रीय एक्सप्रेस के लिए 3-7 दिनों का है।हवाई परिवहन के लिए 5-8 दिन।समुद्री परिवहन के लिए 20-40 दिन।



Q4: अपने उत्पाद की गुणवत्ता क्या है?

एक: हमारे कच्चे माल योग्य आपूर्तिकर्ताओं से खरीदे जाते हैं, चीन में सबसे अच्छा qaulity है।और हमारे इंजीनियरों के पास मशीनरी में 20 से अधिक वर्षों के अनुभव हैं, अच्छी गुणवत्ता और कार्य सुनिश्चित करते हैं।अब चीन में अन्य ब्रांडों की तुलना में चार्महिग की गुणवत्ता और प्रतिक्रिया बेहतर है।



मानक पैकेज सेवा:
हमारे पी एंड पी का पैकेज परिवहन के दौरान नुकसान से बचने के लिए मानक निर्यात लकड़ी का पैकेज है।



परिवहन सेवा:

200 किग्रा से नीचे के पैकेज के लिए, आप डीएचएल, फेडेक्स या अन्य एक्सप्रेस कंपनी का उपयोग कर सकते हैं, बड़ी मात्रा में, आप समुद्री वितरण का उपयोग कर सकते हैं।


वारंटी:

पूर्ण मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।
हम हमेशा मशीन के स्पेयर पार्ट्स, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।
हम ऑनलाइन क्यू / ए और समस्या निवारण समर्थन और तकनीकी सलाह सेवा प्रदान करते हैं।

एक के बाद एक बिक्री सेवा प्रदान करें।

जहाज से पहले प्रत्येक मशीन 100% अच्छी तरह से परीक्षण करती है।
