एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961
SMT Production Line 3040 Stencil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961
एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961

बड़ी छवि :  एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: स्टैंसिल प्रिंटर 3040 / CHM-550 / T961 रेफ्लो ओवन
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiation
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 1-3 कार्य दिवस
भुगतान शर्तें: <i>T/T;</i> <b>टी/टी;</b> <i>Western Union</i> <b>वेस्टर्न यूनियन</b>
आपूर्ति की क्षमता: 100 प्रति माह

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961

वर्णन
स्टैंसिल प्रिंटर: 3040 उच्च परिशुद्धता प्रिंटर मैनुअल प्रकार सीएचएम-550: ऑटो चेंज नोजल के साथ 4 हेड 50 फीडर
T961: कन्वेयर रिफ्लो ओवन, 6 तापमान क्षेत्र श्रीमती लाइन: उच्च विन्यास प्रकार

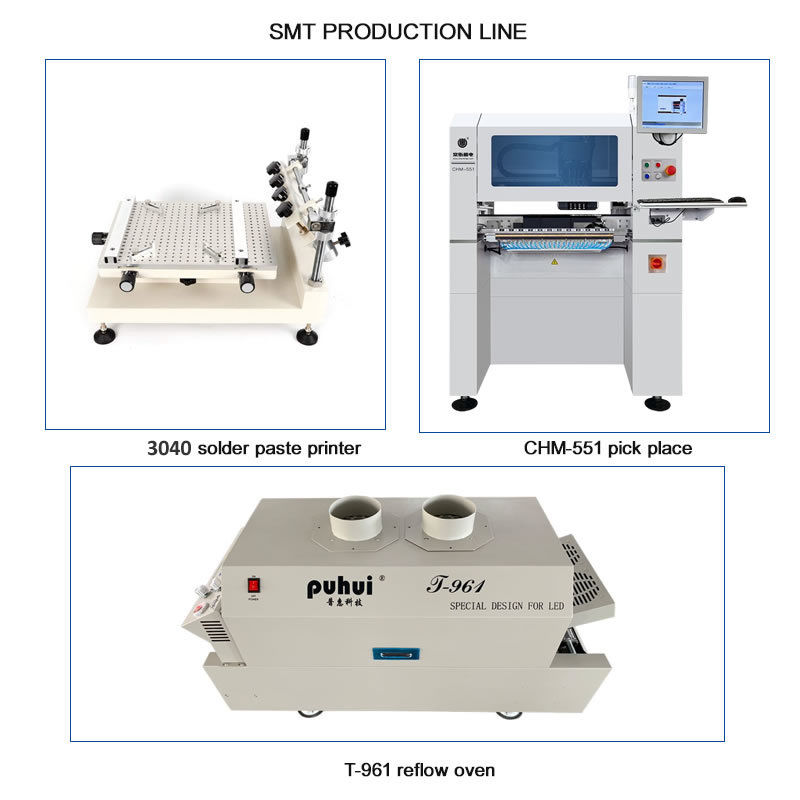

उच्च परिशुद्धता श्रीमती उत्पादन लाइन:

3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961



छोटी श्रीमती उत्पादन लाइन, उच्च विन्यास, न्यूनतम घटक 0201 समर्थित


1. स्टैंसिल प्रिंटर 3040 तकनीकी पैरामीटर्स

प्रकार: हाथ से किया हुआ
जीडब्ल्यू: 23 किग्रा
अधिकतम प्रिंट क्षेत्र: 250*400mm
पैकिंग आकार: एल 66 सेमी * डब्ल्यू 50 सेमी * एच 28 सेमी

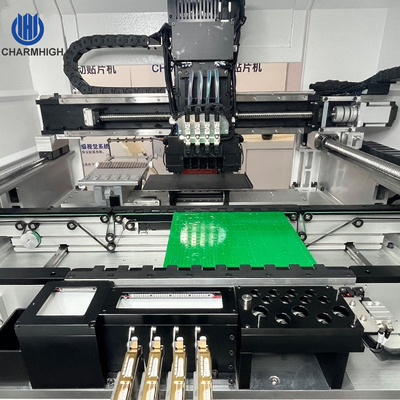

2. सीएचएम-550मशीन चुनें और रखें

आयाम 980 (एल) x1050 (डब्ल्यू) x880 मिमी (एच)
वज़न 190 किग्रा
शक्तिआपूर्ति AC220V (50Hz, सिंगल फेज), 2.1kW
हवा की आपूर्ति 0.5MPa ~ 0.6MPa
वैक्यूम जनरेशन जापान पिस्को वैक्यूम जनरेटर
बढ़ते सिर 4 शीर्ष
बढ़ते गति 6000cph (इष्टतम)
बढ़ते सटीकता ±50μm@μ±3σ/चिप
नियंत्रण सटीकता 5μm
घटक ऊंचाई 12 मिमी
घटक प्रकार

0201/0402/0603 ~ 5050/एसओटी/एसओपी/क्यूएफपी/क्यूएफएन/बीजीए, आदि।

(प्रतिरोधी/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी, आदि)

पीसीबी मोटाई 0.6 मिमी ~ 3.5 मिमी
पीसीबी आकार 400 मिमी (एल) x300 मिमी (डब्ल्यू)
पीसीबी डिलिवरी मैन्युअल

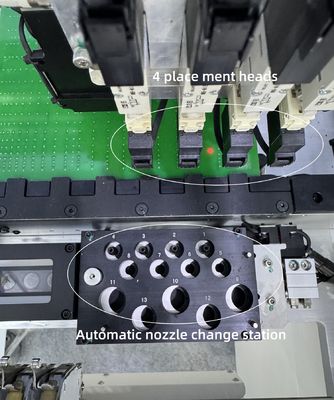

नोजल चेंज स्वचालित नोजल परिवर्तन (13-होल नोजल लाइब्रेरी)
नियंत्रण प्रणाली

बिल्ट-इन इंडस्ट्रियल कंप्यूटर (विंडोज सिस्टम)

मॉनिटर, कीबोर्ड और माउस से लैस

चालन प्रणाली सर्वो मोटर्स द्वारा संचालित एक्स एंड वाई अक्ष;लचीला एस-वक्र त्वरण और मंदी को अपनाना

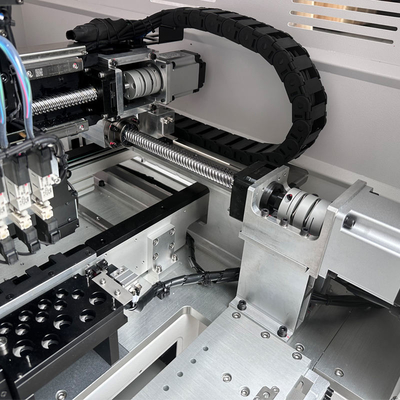

प्रसारण प्रणाली बॉल स्क्रू + रैखिक गाइड
भोजन प्रणाली

50 यामाहा8 मिमी मानक वायवीय / इलेक्ट्रिक फीडर स्लॉट

(आईसी ट्रे + स्टिक/ट्यूब/कंपन फीडर के लिए भी उपयुक्त)

दृष्टि प्रणाली

स्नैपशॉट कैमरा x 4 (घटक आकार लागू: 14mmx14mm);

IC कैमरा x 1 (घटक आकार लागू: 25mmx25mm);

मार्क कैमरा x 2

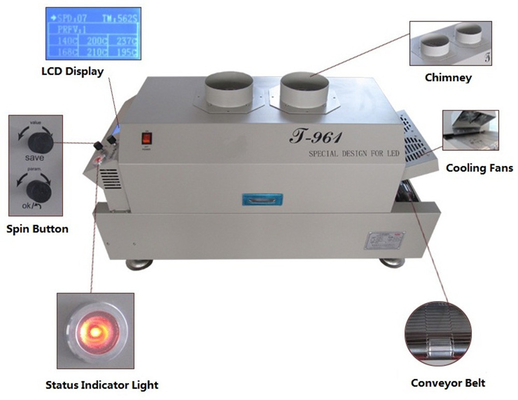

3. T961 पैरामीटर:

नमूना टी 961
ताप क्षेत्र मात्रा अपर3/डाउन3
हीटिंग ज़ोन की लंबाई 730 मिमी
हीटिंग प्रकार बुद्धिमान स्तर सिरोको और तेजी से अवरक्त हीटिंग
शीतलन क्षेत्र मात्रा 1
पीसीबी बोर्ड की अधिकतम चौड़ाई 230 मिमी
संचालन दिशा बाएँ → दाएँ
वितरण विकल्प नेट ट्रांसमिशन और चेन ट्रांसमिशन
कन्वेयर बेल्ट की गति 0-290 मिमी / मिनट
पावर सप्लाय 220V 50/60 हर्ट्ज
सर्वाधिक शक्ति 3.5 kw
गर्म करने का समय लगभग 7 मिनट
तापमान नियंत्रण रेंज कमरे का तापमान-300
तापमान नियंत्रण मोड पीआईडी ​​बंद-लूप नियंत्रण
तापमान नियंत्रण सटीकता ±1
पीसीबी तापमान वितरण विचलन ±2
कुल आयाम 1000×466×445mm
मशीन वजन 70KG



विस्तार से तस्वीरें:

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 0

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 1

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 2

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 3

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 4

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 5

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 6

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 7

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 8

डबल लेयर पीसीबी के लिए मैनुअल स्टैंसिल प्रिंटर 3040:

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 9



डबल लेयर पीसीबी के लिए T960 लीड-फ्री रिफ्लो ओवन, बड़ा हीटिंग साइज 730x230mm:



एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 10



सर्वश्रेष्ठ संयोजन श्रीमती लाइन, हम इसकी अनुशंसा करते हैं!कृपया विश्वास के साथ खरीदारी करें।

गुणवत्ता आश्वासन के साथ चार्महाई कारखाने की आपूर्ति।

एसएमटी प्रोडक्शन लाइन 3040 स्टैंसिल प्रिंटर, सीएचएम-550 एसएमटी चिप माउंटर, रिफ्लो ओवन टी961 11



कृपया ध्यान दें:

CHM-550 श्रीमती पिक एंड प्लेस मशीन को केवल बाहरी वायु स्रोत को जोड़ने की आवश्यकता है जो स्वयं द्वारा तैयार किया गया है, अन्य सामान की आवश्यकता नहीं है।

मशीन शिप आउट होने से पहले QC पास कर चुकी है।

हम समय पर बिक्री के बाद सेवा प्रदान करते हैं, प्रत्येक मशीन को जहाज से पहले 100% अच्छी तरह से परीक्षण किया जाता है।कृपया इसे विश्वास के साथ खरीदें।

अपनी पिक एंड प्लेस मशीन के साथ आनंद लें!



सेवा और वारंटी:

पूरी मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।

हम हमेशा मशीन के स्पेयर पार्ट्स, फैक्ट्री विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।

हम ऑनलाइन प्रश्नोत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।

एक से एक बिक्री के बाद सेवा प्रदान करें।प्रत्येक मशीन 100% जहाज से पहले अच्छी तरह से परीक्षण किया गया।
